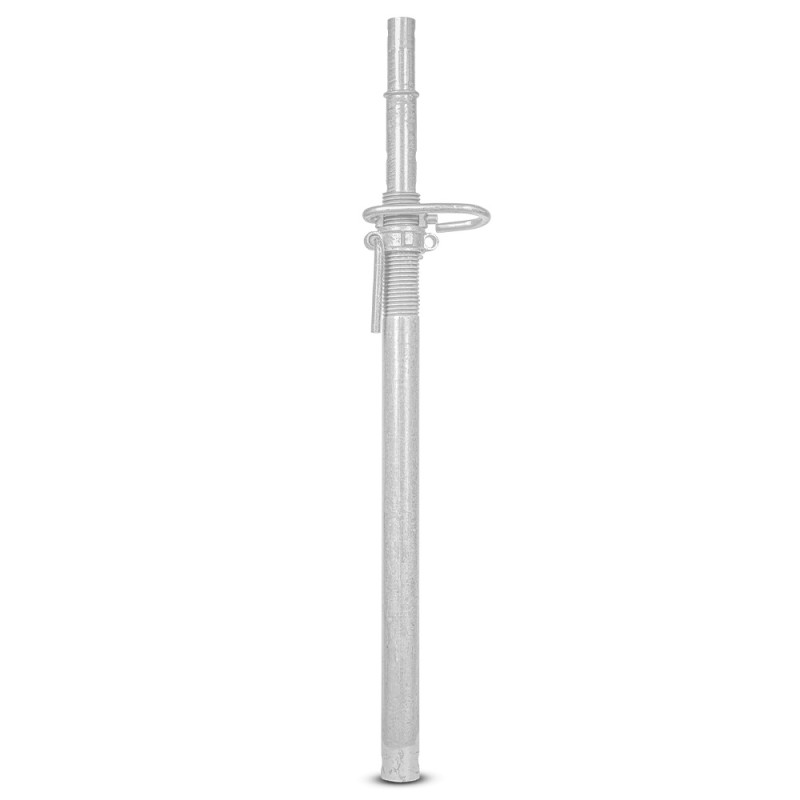

Podpora pionująca

Podpora pionująca

Podpora pionująca to teleskopowa podpora przeznaczona do rektyfikacji i stabilizacji szalunków ściennych oraz słupowych. Ocynkowana konstrukcja, szybka regulacja długości za pomocą nakrętki z G-pinem oraz możliwość pracy w dwóch kierunkach zapewniają wygodne dopasowanie podpory do różnych wysokości deskowania.

Najważniejsze zalety podpory pionującej

• Teleskopowa konstrukcja umożliwiająca dopasowanie długości podpory do wysokości deskowania,
• Nakrętka z G-pinem zapewniająca szybką i płynną regulację długości,
• Blokada nakrętki umożliwiająca pracę podpory w dwóch kierunkach,
• Wzmocniony otwór przelotowy przeznaczony na sworzeń mocujący,
• Ocynkowane rury zapewniające zabezpieczenie konstrukcji przed korozją,
• Zintegrowane sworznie z zawleczkami ułatwiające szybki montaż podpory z głowicą i stopą.

Specyfikacja techniczna

Opis konstrukcji podpory

Podpora pionująca posiada teleskopową konstrukcję wykonaną ze stalowych rur ocynkowanych. Rura zewnętrzna ma średnicę Ø63,5 mm i grubość ścianki 2,9 mm, natomiast rura wewnętrzna ma średnicę Ø51,2 mm. Zastosowana nakrętka z G-pinem umożliwia płynną i bezstopniową regulację długości podpory w pełnym zakresie jej pracy.

Podpora posiada również wzmocnioną tuleję przelotową na sworzeń mocujący, umieszczoną w stopie. Takie rozwiązanie ogranicza deformację rury oraz możliwość wyrwania otworu podczas użytkowania, a w konsekwencji pozwala na bezpieczne połączenie podpory ze stopą.

Blokada nakrętki umożliwia pracę podpory zarówno podczas ściskania, jak i rozciągania. Zintegrowane sworznie z zawleczkami pozwalają na szybkie połączenie podpory z głowicą oraz stopą.

Przeznaczenie i sposób użycia

Podpora pionująca została zaprojektowana do pionowania i rektyfikacji szalunków ściennych i słupowych. Liczbę podpór należy dobrać w zależności od wysokości oraz długości deskowania.

• przy deskowaniu o wysokości do 150 cm do rektyfikacji wystarczają pojedyncze podpory pionujące,
• przy wyższym deskowaniu należy stosować podwójne podpory,
• przy deskowaniu powyżej 3 m należy stosować potrójne podpory,
• rozstaw zestawów podpór nie powinien być większy niż 2,5 m.

Do połączenia podpory z szalunkiem stosuje się głowicę podpory pionującej. Montaż głowicy może odbywać się do profilu umieszczonego zarówno pionowo, jak i horyzontalnie.

Do zakotwienia podpory w podłożu stosuje się odpowiedni sworzeń mocujący. Konstrukcja podpory pozwala na pracę jednocześnie z jedną lub dwiema podporami.

Dzięki zastosowaniu zintegrowanych sworzni z zawleczkami montaż podpory z głowicą i stopą jest szybki i wygodny. Podpory pionujące mogą być również składowane w formie pakietów.

Bezpieczeństwo i trwałość

Podpora została wykonana z ocynkowanych rur stalowych, co zapewnia zabezpieczenie konstrukcji przed korozją. Wzmocniona tuleja przelotowa ogranicza ryzyko deformacji rury oraz wyrwania otworu podczas połączenia ze stopą.

Blokada nakrętki umożliwia pracę podpory w dwóch kierunkach, natomiast zintegrowane sworznie z zawleczkami ułatwiają prawidłowy i szybki montaż elementów. Konstrukcja teleskopowa pozwala na sprawne dopasowanie długości podpory do wysokości deskowania.

Uwaga!

Podpory uchylne nie są przeznaczone do przenoszenia obciążeń pochodzących od parcia świeżej mieszanki betonowej. Zostały zaprojektowane wyłącznie do przenoszenia obciążenia pochodzącego od ciężaru własnego szalunku podczas jego rektyfikacji.

Podpora pionująca do szalunków

Podpora pionująca to teleskopowe rozwiązanie przeznaczone do rektyfikacji szalunków ściennych i słupowych. Szybka regulacja za pomocą nakrętki z G-pinem, blokada umożliwiająca pracę w dwóch kierunkach oraz ocynkowana konstrukcja pozwalają na wygodne dopasowanie podpory do różnych wysokości deskowania.
